Môže byť vonkajšia jednotka tepelného čerpadla na plochej streche?

Pri návrhu tepelného čerpadla nerozhoduje len výber vhodného zariadenia. Rovnako dôležité je aj správne umiestnenie jeho vonkajšej jednotky.

Pri rodinných domoch s plochou strechou sa preto často objavuje otázka:

Môže byť vonkajšia jednotka tepelného čerpadla umiestnená priamo na streche?

Áno, v mnohých prípadoch je takéto riešenie možné a môže byť aj praktické. Neznamená to však, že jednotku stačí položiť na voľné miesto na streche.

Pred inštaláciou je potrebné posúdiť skladbu a nosnosť strechy, typ hydroizolácie, spôsob uloženia zariadenia, prenos vibrácií, odvod kondenzátu aj budúci servisný prístup.

Plochá strecha teda sama osebe nemusí predstavovať problém. Riziko vzniká najmä vtedy, keď sa umiestnenie jednotky navrhne bez dôkladného technického posúdenia konkrétneho objektu.

Prečo umiestniť vonkajšiu jednotku na strechu?

Pri moderných rodinných domoch môže byť plochá strecha praktickým miestom na osadenie vonkajšej jednotky tepelného čerpadla.

Majitelia nehnuteľností často hľadajú riešenie, ktoré nebude zaberať priestor v záhrade, pri terase alebo vedľa fasády. Umiestnenie na streche zároveň môže pomôcť zachovať čistý vzhľad okolia domu.

Takéto riešenie môže byť vhodné najmä vtedy, keď:

• pri dome nie je dostatok vhodného priestoru,
• jednotka by prekážala pri terase alebo v záhrade,
• majiteľ nechce mať technológiu viditeľnú pri fasáde,
• strecha má vhodnú konštrukciu a dostatočnú nosnosť,
• je možné zabezpečiť bezpečný prístup na servis,
• umiestnenie umožňuje dodržať požadované odstupy a prúdenie vzduchu.

Výhodou môže byť aj menší zásah do bezprostredného okolia domu. Každý objekt je však odlišný, preto nemožno automaticky predpokladať, že strecha je vždy najlepším miestom.

Pri návrhu treba hodnotiť nielen samotné zariadenie, ale aj jeho polohu, spôsob kotvenia alebo uloženia a vplyv na strešnú konštrukciu.

Čo treba posúdiť pred inštaláciou?

Plochú strechu je potrebné vnímať ako jeden konštrukčný a technický celok. Nestačí iba overiť, či sa na ňu vonkajšia jednotka rozmerovo zmestí.

Pred návrhom umiestnenia je potrebné zohľadniť najmä:

• konštrukciu a skladbu strechy,
• nosnosť strešnej konštrukcie,
• typ povrchu strechy,
• použitú hydroizoláciu,
• hmotnosť jednotky a nosnej konštrukcie,
• spôsob rozloženia zaťaženia,
• stabilizáciu zariadenia,
• prenos vibrácií do objektu,
• hlučnosť pri prevádzke,
• odvod kondenzátu,
• prúdenie vzduchu okolo jednotky,
• ochranu pred vetrom a nepriaznivým počasím,
• prístup pri kontrole, údržbe a servise.

Každý z týchto bodov ovplyvňuje, či je strecha na takéto riešenie vhodná a akým spôsobom musí byť jednotka osadená.

Nosnosť strechy je základ

Vonkajšia jednotka tepelného čerpadla má určitú hmotnosť. Pri návrhu však nemožno počítať iba so samotným zariadením.

Do celkového zaťaženia vstupuje aj podkladová alebo nosná konštrukcia, antivibračné prvky, prípadné stabilizačné bloky a ďalšie technické komponenty.

Zaťaženie musí byť na streche rozložené tak, aby nedochádzalo k nadmernému bodovému namáhaniu jednotlivých vrstiev. Strecha musí zároveň zvládnuť dlhodobú prevádzku zariadenia bez deformácie alebo poškodenia.

Pri novostavbe býva skladba strechy a jej nosnosť zvyčajne zdokumentovaná v projektovej dokumentácii. Pri staršom objekte však nemusia byť technické parametre jednoznačné a môže byť potrebné ich dodatočné preverenie.

Nesprávne posúdenie nosnosti môže viesť nielen k problémom s inštaláciou, ale aj k poškodeniu strešných vrstiev alebo konštrukcie objektu.

Rozdiel medzi štrkovou strechou a fóliovou hydroizoláciou

Dôležitým faktorom je aj typ povrchu plochej strechy.

V praxi sa často stretávame so strechami so štrkovým zásypom alebo so strechami, na ktorých zostáva odkrytá hydroizolačná fólia.

Strecha so štrkovým zásypom

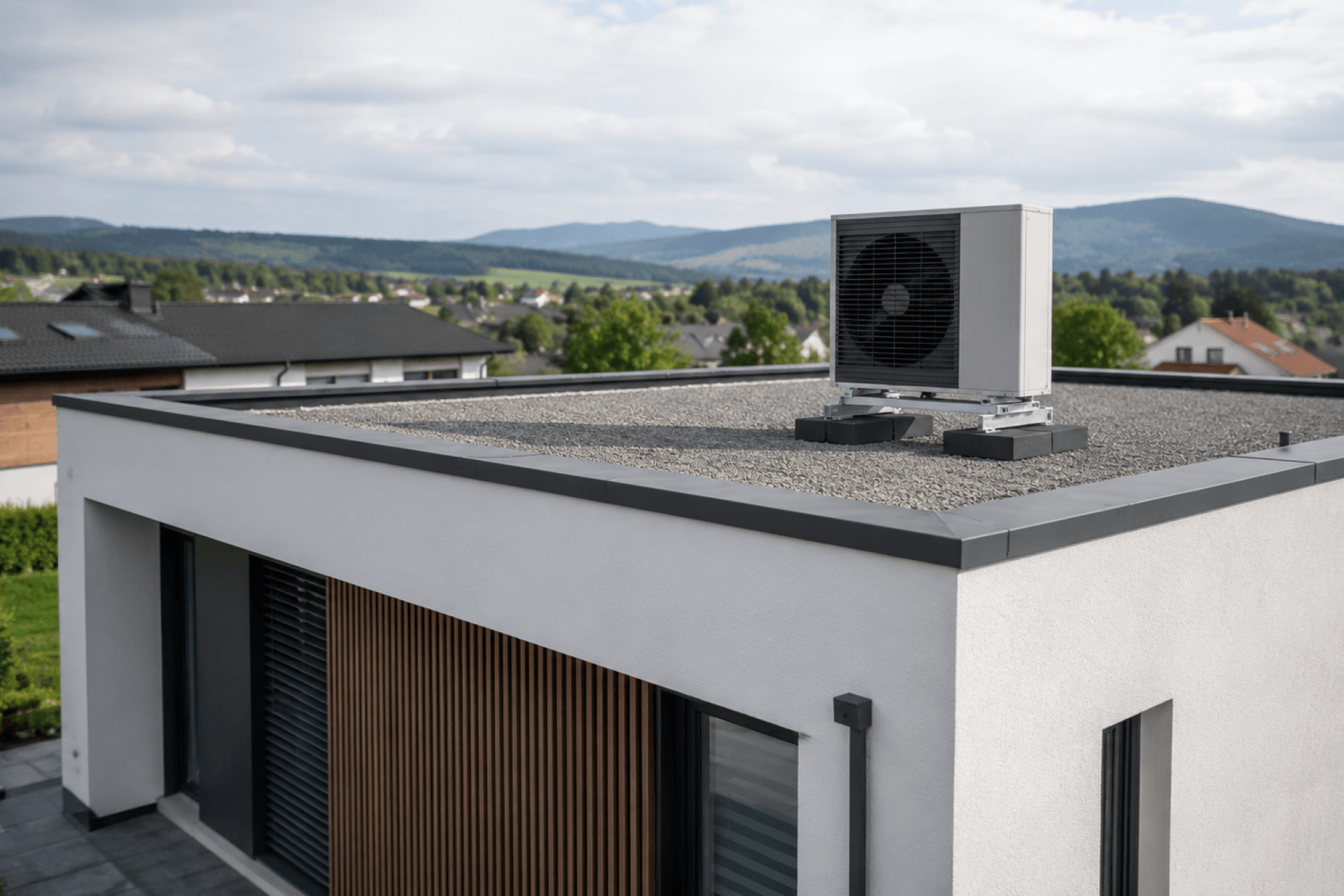

Pri streche so štrkovou vrstvou sa vonkajšia jednotka zvyčajne ukladá na vhodne navrhnuté bloky, pätky alebo nosné prvky.

Ich úlohou je:

• vytvoriť stabilný podklad,
• rozložiť hmotnosť zariadenia,
• oddeliť jednotku od povrchu strechy,
• obmedziť prenos vibrácií,
• zabrániť nežiaducemu pohybu jednotky.

Ani pri štrkovej streche však nemožno zariadenie jednoducho položiť priamo na zásyp. Podklad musí byť stabilný a musí rešpektovať skladbu strechy.

Strecha s odkrytou hydroizolačnou fóliou

Pri fóliových strechách je potrebné venovať zvýšenú pozornosť ochrane hydroizolácie.

Jednotka ani jej nosné prvky nesmú fóliu prepichnúť, poškriabať alebo dlhodobo odierať. Používajú sa preto vhodné ochranné a roznášacie podložky, ktoré znižujú bodové zaťaženie a chránia povrch strechy.

Platí to aj pri strechách s fóliou typu Fatrafol. Konkrétny spôsob uloženia však musí vždy vychádzať z použitej strešnej skladby a odporúčaní výrobcu hydroizolácie.

Poškodenie hydroizolácie sa nemusí prejaviť okamžite. Neskôr však môže viesť k zatekaniu, navlhnutiu tepelnej izolácie a nákladným opravám.

Vibrácie a hlučnosť netreba podceniť

Vonkajšia jednotka obsahuje ventilátor a kompresor, ktoré počas prevádzky vytvárajú hluk a vibrácie.

Pri nesprávnom uložení sa môžu vibrácie prenášať do strešnej konštrukcie a následne aj do interiéru domu. Problém môže byť výraznejší, ak sa jednotka nachádza nad spálňou, obývacou izbou alebo inou často využívanou miestnosťou.

Pri návrhu je preto potrebné riešiť:

• vhodné antivibračné podložky,
• dostatočne stabilnú nosnú konštrukciu,
• správne rozloženie hmotnosti,
• polohu jednotky voči obytným miestnostiam,
• odstup od konštrukcií, ktoré by mohli prenášať vibrácie.

Cieľom nie je iba zabezpečiť funkčnosť zariadenia. Tepelné čerpadlo by malo pracovať bez zbytočného hluku a bez negatívneho vplyvu na komfort bývania.

Jednotka potrebuje dostatok priestoru a vzduchu

Vonkajšia jednotka tepelného čerpadla odoberá energiu z okolitého vzduchu. Preto musí byť umiestnená tak, aby okolo nej mohol vzduch voľne prúdiť.

Nevhodná poloha pri atike, stene alebo inom zariadení môže obmedziť nasávanie a výfuk vzduchu. V niektorých prípadoch môže dochádzať aj k opätovnému nasávaniu ochladeného vzduchu, čo môže negatívne ovplyvniť prevádzku zariadenia.

Pri umiestnení treba dodržať odstupy požadované výrobcom a zohľadniť aj smer prevládajúceho vetra.

Jednotka by zároveň nemala byť umiestnená na mieste, kde sa môže hromadiť sneh, voda alebo nečistoty.

Odvod kondenzátu musí byť bezpečný

Počas prevádzky tepelného čerpadla vzniká kondenzát. Jeho množstvo sa môže meniť podľa počasia, teploty a prevádzkového režimu zariadenia.

Na streche je preto potrebné vyriešiť, kam bude voda odtekať a či nebude poškodzovať strešnú skladbu alebo vytvárať nebezpečné miesta.

V zimnom období môže nesprávne odvádzaný kondenzát zamŕzať. Námraza môže:

• obmedziť prístup k zariadeniu,
• zvýšiť riziko pošmyknutia,
• vytvoriť dodatočné zaťaženie,
• poškodiť okolie jednotky,
• zhoršiť podmienky pri servise.

Odvod kondenzátu preto musí byť súčasťou technického návrhu, nie detailom riešeným až počas montáže.

Dôležitá je aj ochrana pred vetrom

Ploché strechy sú často viac vystavené vetru ako priestor pri fasáde alebo v záhrade.

Pri návrhu je preto potrebné posúdiť stabilitu jednotky a spôsob jej zabezpečenia proti posunu alebo prevráteniu. Zároveň však treba postupovať tak, aby sa nevhodným kotvením neporušila hydroizolácia.

Konkrétne riešenie závisí od:

• výšky objektu,
• polohy domu,
• expozície strechy,
• rozmerov a hmotnosti zariadenia,
• typu podkladovej konštrukcie,
• miestnych veterných podmienok.

Aj z tohto dôvodu nemožno používať jeden univerzálny spôsob montáže pre všetky strechy.

Servisný prístup je rovnako dôležitý ako montáž

Vonkajšia jednotka musí zostať dostupná aj po dokončení inštalácie.

Počas svojej životnosti môže vyžadovať kontrolu, čistenie, diagnostiku, servis alebo opravu. Technik sa preto musí vedieť k zariadeniu dostať bezpečne a musí mať okolo neho dostatočný pracovný priestor.

Pri umiestnení na plochej streche je potrebné zabezpečiť:

• bezpečný prístup na strechu,
• stabilnú trasu pohybu,
• dostatočný priestor okolo jednotky,
• možnosť otvorenia servisných krytov,
• priestor na manipuláciu s náradím a komponentmi,
• bezpečnosť pracovníkov aj počas nepriaznivého počasia.

Ak sa na servisný prístup zabudne už pri návrhu, môže byť budúca údržba zložitejšia, časovo náročnejšia a drahšia.

Kedy môže byť plochá strecha vhodným riešením?

Plochá strecha môže byť vhodným miestom pre vonkajšiu jednotku tepelného čerpadla vtedy, keď:

• má dostatočnú nosnosť,
• jej skladba je známa a technicky vyhovujúca,
• hydroizoláciu možno účinne chrániť,
• zaťaženie sa dá správne rozložiť,
• jednotka bude stabilná aj pri vetre,
• je možné obmedziť prenos vibrácií,
• je vyriešený odvod kondenzátu,
• okolo zariadenia zostane dostatok priestoru,
• je zabezpečený bezpečný servisný prístup.

Iné riešenie si môže vyžadovať štrková strecha, iné strecha s odkrytou fóliou a iné starší objekt, pri ktorom treba najskôr preveriť technický stav konštrukcie.

Rozhodnutie preto musí vždy vychádzať z konkrétnych podmienok domu.

Záver: Áno, ale až po odbornom posúdení

Vonkajšia jednotka tepelného čerpadla môže byť umiestnená na plochej streche. V mnohých prípadoch ide o praktické a esteticky vhodné riešenie.

Takéto umiestnenie však nemožno navrhovať univerzálne. Každá strecha má inú konštrukciu, nosnosť, skladbu, hydroizoláciu a technické možnosti.

Pred inštaláciou je preto potrebné posúdiť konkrétny objekt a následne navrhnúť vhodný spôsob uloženia zariadenia.

Pri tepelnom čerpadle nerozhoduje len jeho výkon alebo značka. Rovnako dôležité je správne umiestnenie, ochrana strechy, obmedzenie vibrácií, odvod kondenzátu, prúdenie vzduchu a bezpečný prístup pri servise.
